10kV/35kV电缆在线故障预警及定 位
一、技术路线：行波测距 + 环流监测
WRS-CBS11X属于外置加装式在线监测与定 位装置，不改动电缆本体，通过非接触式传感器采集运行数据。
行波测距方面，前端行波传感器捕捉故障瞬间的暂态行波信号，结合双端对时，依据行波传播时间差计算故障距离。双端行波法是目前故障定 位的主流方法，定 位误差可控制在0.1%L+5米（1公里线路误差约6米），并能自动切出T接分支、架空与电缆混合区段，运维人员出门前即可明确故障方向。
环流监测方面，护层环流传感器实时采集电缆护层电流，判断护套漏电、接地异常，在绝缘击穿前发出预警，把“故障后查找”提前到“隐患期预防”。
两项技术融合，兼顾故障前的提前预警与故障后的准确定 位，适配低阻、高阻、闪络等各类常见电缆故障。
二、为什么这条路成为主流
随着GB/T 35697-2026等新标准实施，局放在线监测正从“检测感知”向“预测决策”跃迁，行业对“提前预警+精准定 位”的组合能力提出明确要求。在配电网实际运维中，单纯检测突发故障已不能满足需求，运维方更需要能在绝缘老化、护套破损、燃弧放电等前期微弱异常阶段就给出信号的产品。行波测距解决“故障点在哪”，环流监测解决“隐患从哪来”，二者互补，因此成为多数在线监测装置的共同选择，也验证了WRS-CBS11X路线设计的前瞻性。
三、系统架构与主要功能

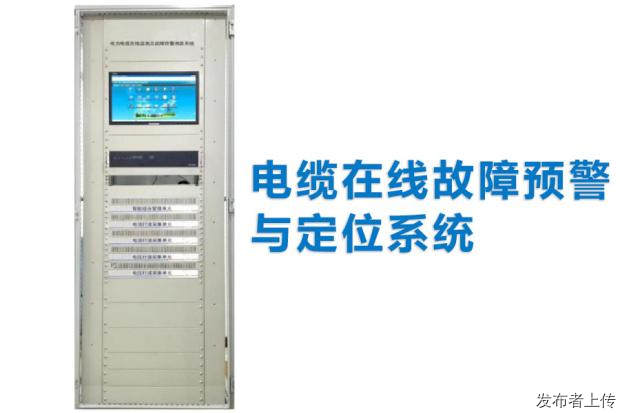

WRS-CBS11X采用三层架构：前端采集层由行波传感器、环流传感器与高精度采样终端组成，非接触式安装、无需断电施工；传输通信层依托光纤专网或4G/5G无线通信，搭配北斗/GPS双模对时，保障全域数据同步；后台分析层完成波形解析、故障预警、测距定 位与报表统计。
主要功能覆盖全场景运维：7×24小时实时状态监测并自动生成运行曲线；故障发生后快速完成选线、定 位，标明距离与类型；针对绝缘老化、异常放电等隐患分级推送预警；自动存储历史波形与处置记录，支撑全寿命周期管理；后台界面直观展示全网状态，减少现场巡检压力。
四、部署优势与落地价值
相较于传统运维，WRS-CBS11X前端传感器非接触式安装，无需停电、无需破线，施工周期短、不影响电网正常运行，兼容架空、地埋、管廊、分支线路等多种敷设方式。
在落地价值上，提前预警可潜在隐患，降低突发故障与停电事故发生率；测距选线避免人工盲目排查，将传统数小时的故障排查压缩到分钟级，提升抢修效率。行业研究数据表明，配网引入在线监测后，故障处置耗时普遍缩短约80%，年均运维成本下降35%至40%，故障发生率下降60%以上。长期积累的运行数据还能辅助掌握电缆老化规律，支撑科学的检修与更换计划。
五、产品定 位说明
需要明确的是，WRS-CBS11X是外置加装式在线监测与定 位装置，与“智能预警电缆”（在电缆本体集成传感模块）属于不同产品路线。前者在不更换电缆的前提下为既有线路加装监测能力，后者需要在电缆制造阶段集成传感。两者目标一致——让电缆运维更主动、更精准，但适用场景不同。用户可依据线路是否已敷设、是否便于换缆来选择。
沃伦森WRS-CBS11X以“行波+环流”为技术主线，贴合行业主流标准与发展趋势，为10kV/35kV配网提供从预警到定 位的一体化能力。
